極端なパフォーマンスを追求するドローンの分野では、体重は永遠の敵であり、構造的強さは生存の最終的なラインです。エンジニアが空を見つめたとき、自然はすでに微妙な答えを与えていました：ハニカム。ヘキサゴンの完璧な配置は、材料の量が最小限で驚くべき強さと剛性を生み出します。このバイオニクスの知恵のこの結晶化は、モダンなドローン軽量デザイン - アルミニウムハニカム構造の中心的な秘密です。軽いアルミホイルが正確な職人技の下で岩のように硬いコア素材に変換されると、空の軽量革命が始まりました。
1。アルミニウムハニカム構造：軽量設計のコアコード
アルミニウムハニカム構造は、本質的にサンドイッチ複合材料です。
*表面層（パネル）：通常、アルミニウム合金シート（2024、7075など）、炭素繊維複合材料またはガラス繊維複合材料などの薄くて高強度の材料で作られています。パネルには、主な曲げと面内の荷重があります。

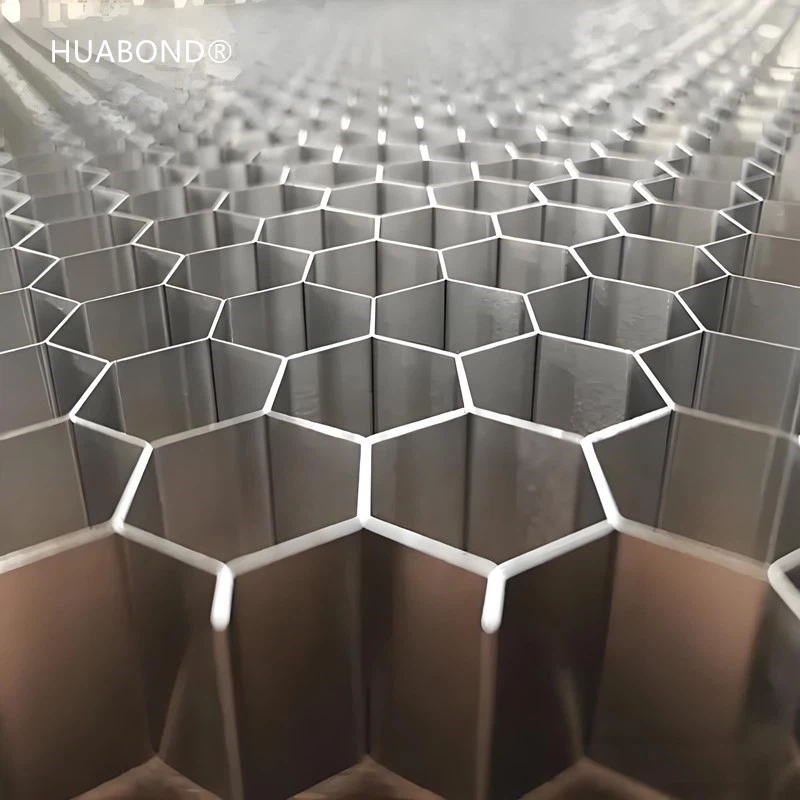

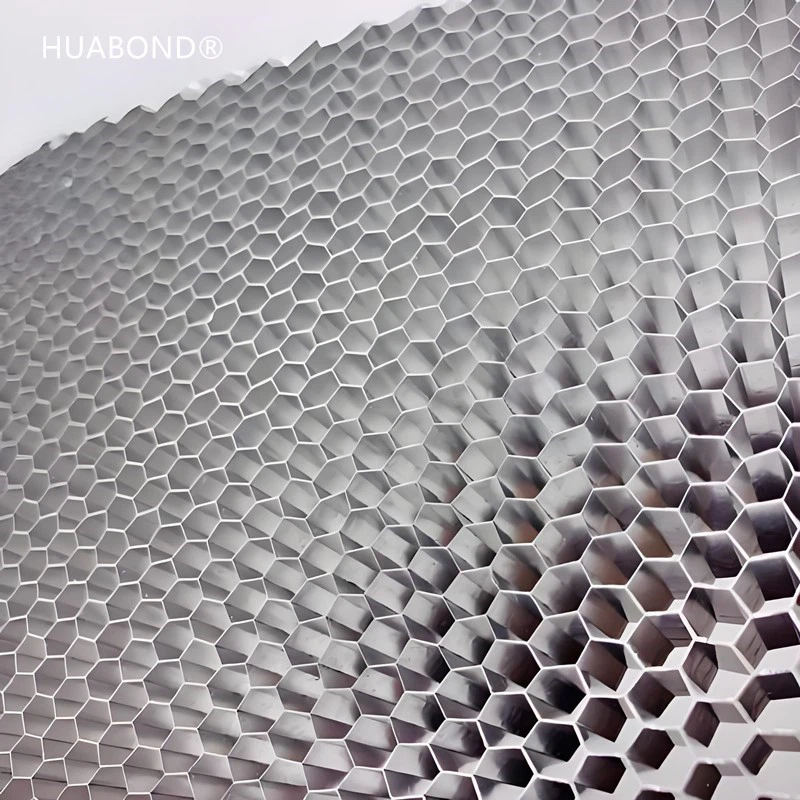

*コアレイヤー：つまり、アルミニウムハニカムコア素材。それは、接着またはろう付けによって接続されている多数の六角形（最も一般的で、過剰に伸ばした六角形、長方形、長方形のアルミホイル細胞など、他の形状があります）で作られています。コア材料は主にせん断荷重を担い、コア機能を提供します - パネルの2層を分離し、構造の慣性モーメントを大幅に増加させます。
その軽量の秘密は、絶妙な機械的原則から来ています。
*高い特定の剛性と特定の強度：サンドイッチ構造の曲げ剛性は、コアの厚さの正方形に比例します。これは、同じパネル材料を使用すると、ハニカムコアの厚さを増やすと、全体的な構造の剛性が大幅に向上し、重量の増加は比較的小さいことを意味します。アルミニウムハニカムコア自体の密度は非常に低く（通常、30〜150 kg/m³の範囲で、2700 kg/m³の固体アルミニウムよりもはるかに低い）。ドローン胴体パネルや曲げ荷物を搭載した翼の皮などのコンポーネントの場合、これは夢の特徴です。
*優れた圧縮とせん断抵抗：ハニカムの六角形構造は、パネルによって送信される圧縮とせん断荷重を各セル壁に効率的に分布させることができます。ハニカムの壁は主に軸方向の力を持ち、材料の利用効率が高い。合理的に設計されたハニカムコアは、粉砕やせん断に対する優れた抵抗を提供できます。
*エネルギー吸収：衝撃または衝突すると、アルミニウムのハニカムコアは、独自の制御可能な粉砕変形を介して大量のエネルギーを吸収し、内部機器と構造を効果的に保護し、ドローンの生存率を向上させることができます。
*多機能統合プラットフォーム：Honeycomb Coreによって形成された閉じたセルラー空間は、小さな機器の配線と設置のための自然なチャネルを提供します。ハニカム構造自体には、特定の熱断熱と音の断熱特性もあります。
2。アルミニウムハニカムコア材料：製造プロセスの精密彫刻
アルミニウムハニカムコア材料の性能は、その製造プロセスに大きく依存しています。
*材料の選択：一般的に使用されるアルミニウム合金箔には、3003（良好な腐食抵抗）、5052（中強度、良好な腐食抵抗）、2024、7075（高強度）が含まれます。ホイルの厚さは通常0.02mm〜0.1mmで、必要なコア材料密度と強度に従って選択されます。
*プロセスの形成：
*積層結合/ろう付けおよびストレッチング方法：これは最も主流の方法です。接着剤またはろう付け材料でコーティングされたアルミホイルは、正確な間隔で積み重ねられ、高温と圧力で固化またはろう付けされて固体ノードを形成します。次に、積み重ねられたブロックをフォイルに垂直な方向に伸ばし、展開して連続したハニカムコア構造を形成します。コア材料密度は、フォイルの厚さとノード間隔（セルサイズ）によって決定されます。
*波形形成方法：アルミホイルは連続的な波形に押し込まれ、波形シートが積み重ねられ、接着されてハニカム構造を形成します。この方法では、柔軟性がわずかに低くなります。
*キーパラメーター制御：
*セルサイズ：ハニカムヘキサゴンの反対側の幅を指します。一般的なサイズの範囲は、1/8インチ（約3.2mm）から1インチ（約25.4mm）以上の範囲です。小さな細胞は一般により高い強度と剛性を提供しますが、密度はわずかに高くなる可能性があります。大きな細胞は軽くなりますが、局所的な圧力の下でより簡単に変形します。
*フォイルゲージ：ハニカム壁の厚さと強度に直接影響します。ホイルが厚いほど、コア強度と剛性が高くなり、密度が高くなります。
*コア密度：単位体積あたりのハニカムコアの質量（kg/m³）。これは、コア材料の「重量」と「強度」を測定するためのコア指標であり、セルのサイズとホイルの厚さによって決定されます。軽量と必要な機械的特性の間でバランスをとる必要があります。
*コア方向（L対W）：ハニカムコアは、機械的特性における異方性です。一般に、ホイルスタッキング方向（L）に平行な圧縮およびせん断特性は、積み重ね方向（W）に垂直なものよりも優れています。設計中に主な負荷方向を考慮する必要があります。
3。サンドイッチ構造の製造：絆の芸術と課題
高強度のフェイスプレートでアルミニウムハニカムコア材料を強く結合することは、高性能サンドイッチ構造を製造するための鍵です。
*接着剤の選択：エポキシ樹脂フィルムなどの高性能構造接着膜が主に使用されています。選択するときは、硬化温度（中程度の温度硬化約120度または高温硬化約175度）、靭性、環境抵抗（湿気、塩スプレー、紫外線）、フェイスプレート材料との互換性などを考慮する必要があります。
*表面処理：アルミニウム合金フェイスプレートとハニカムコア材料の端面で、厳密な表面処理（リン酸陽極酸酸化、クロム酸陽極酸化、または特殊なプライマーなど）を実行して、汚染物質を除去し、安定した活性表面を形成し、最適な結合強度を達成することを保証することが不可欠です。
*接着プロセス：
*敷設：下のパネル、接着剤フィルム、ハニカムコア素材（通常は必要な形状に事前に組み込まれた）、接着剤フィルム、および型の上部パネルを順番に置きます。
*真空バッグの硬化：敷設されたコンポーネントを真空バッグで密封し、均一な圧力（約1大気圧）を避難させ、オートクレーブまたはオーブンに送ります。オートクレーブでは、より高い追加の圧力（3〜5気圧など）を適用でき、加熱、断熱、および冷却曲線を正確に制御して、接着剤を完全に治療し、パネルとコア材料の間の高強度で欠陥のない結合界面を確保できます。これは、高品質の航空グレードのハニカム構造を生成するための標準的な方法です。
*プレス硬化：シンプルな形状とサイズが小さい部品の場合、硬化は加熱プレートを使用してプレスで実行することもできます。
*コア充填およびエッジ処理：ファスナーの設置ニーズを満たすために、エポキシ樹脂とミクロスフェアで構成されるポッティングコンパウンドが、充填と補強に必要な部分（接続ポイントなど）に注入されることがよくあります。サンドイッチパネルのエッジは、通常、アルミニウムプロファイル、複合プロファイル、または特別なエッジバンディングを使用して閉じられ、保護されています。
4。軽量のデザインの課題：軽さと強さのバランスを見つける
その重要な利点にもかかわらず、アルミニウムハニカム構造の設計と応用も多くの課題に直面しています。
*損傷感度：ハニカム構造のパネルは比較的薄く、局所的な衝撃（ドロップされたツール、飛ぶ岩、あられなど）に敏感です。衝撃により、パネルがへこまれたり、パンクしたり、コア材料が衝撃ポイントで押しつぶされたりする可能性があります。押しつぶしの損傷はパネルの下に隠されている可能性があり、視覚的に検出するのが困難である可能性があります（ほとんど目に見えない衝撃ダメージ、BVID）が、構造強度を大幅に弱めます。設計するときは、局所補強材の追加またはより衝撃強のパネル材料（炭素繊維複合材料など）の選択を検討する必要があります。
*湿気の侵入と腐食：エッジシールまたはパネルの損傷により、水分がハニカムコアに侵入した場合、低温環境での氷の拡大によりハニカムが拡大し、「水の閉じ込め」または「コア分裂」を引き起こします。水分の長期的な保持は、アルミニウムハニカムの腐食を引き起こす可能性もあります。優れたシーリング設計とメンテナンスが不可欠です。湿気侵食に積極的に抵抗するために、新しい疎水性コーティング技術が導入されています。
*接続設計：サンドイッチパネルに他のコンポーネント（モーターブラケット、着陸装置、センサーなど）を取り付けるか、パネル間の接続を設計するのが難しいです。接続領域ではストレス集中が発生します。これは、コア材料の押しつぶしやパネルの剥離を簡単に引き起こすことができます。接続方法は、慎重に設計する必要があります（大径ブッシングの使用、接続エリアのパネルの厚さの増加、階段のオーバーラップを使用して、ポッティング材料を局所的に充填するなど）。
*コスト：高品質のアルミホイル、精密な製造プロセス（特にオートクレーブ硬化）、厳格な品質管理、および比較的複雑な組み立てプロセスにより、アルミニウムハニカムサンドイッチ構造の生産コストは、通常、従来の金属板金属構造よりも高くなります。自動化された製造技術と最適化された設計は、コストを削減するための鍵です。
*モデリングと分析の複雑さ：複雑な負荷（曲げ、せん断、ねじれ、圧縮、衝撃）の下でのハニカムサンドイッチ構造の挙動を正確にシミュレートすることは困難です。コア材料はしばしば均一な材料と同等であり、巨視的な分析のための同等の機械的特性が与えられますが、接続領域や影響ダメージなどの詳細については、より洗練されたモデル（詳細なモデリングや専用サンドイッチユニットの使用など）が必要です。
5。空に舞い上がる：ドローン中のアルミニウムハニカムの典型的なアプリケーション
アルミニウムのハニカム構造は、特に固定翼、垂直の離陸および着陸（VTOL）、およびその優れた軽量効率のために長期耐久性（Hale/Male）ドローンに適した構造ソリューションとなっています。
*胴体：胴体シェル（皮膚）、隔壁、床、隔壁などを構成します。合理化された外観を提供し、機器を収容し、飛行荷重（空気力学的圧力、慣性力）を耐えます。カーボンファイバーパネル +アルミニウムハニカムコア材料の組み合わせは非常に一般的です。
*翼/尾：翼のメインボックスセクション（スパーボックス）の上部と下の皮、リーディングエッジとトレイルのエッジ構造、翼のrib骨、およびコントロール表面（スパーボックス）のコントロール表面（スパーボックス）は、ハニカムサンドイッチ構造を広く使用しています。これは、減量のための最も重要な部分の1つであり、飛行時間と操縦性を改善するために重要です。 DJI's Inspireシリーズのハイエンド航空写真ドローンは、腕の内部構造にアルミニウムハニカムコアとカーボンファイバーパネルのサンドイッチデザインを使用し、重量を非常に低いレベルに保ちながら、操縦飛行を要求する際に必要な剛性とねじれ抵抗を提供します。
*フェアリングとキャノピー：エンジンコンパートメント、機器コンパートメント、レーダーカバーなどで使用されます。軽量を必要としながら、空力の形状と保護を提供します。レーダーカバーは、電磁波透過要件を満たす必要もあります。
*内部ブラケットと機器の取り付けプレート：フライトコントロールコンピューター、IMU慣性ユニット、バッテリー、光電子荷重などの主要な機器の正確な取り付けに使用され、振動を隔離し、機器の動作の正確性を確保するための高リジットサポートを提供します。
6。将来の見通し：軽量化への道を進んでいるイノベーションフロンティア
アルミニウムハニカム構造の研究開発と応用はまだ進化しています。
*ハイブリッドコア材料構造：同じコンポーネントで、負荷分布の違いに応じて、異なる密度、異なる細胞サイズ、さらには異なる材料（アルミニウムハニカム、PMIフォーム、Nomexハニカムなど）さえ異なる材料を持つコア材料が組み合わさって、パフォーマンスと重量の比率と費用対効果を高めます。
*機能勾配のハニカム：セルのサイズまたはフォイルの厚さは、成分の応力分布をよりよく一致させるために、空間で継続的に異なります。
*インテリジェントな構造と健康監視：光学繊維センサー、圧電センサーなどを埋め込みハニカムコアまたは結合インターフェイスに埋め込み、構造のひずみ、温度、損傷（衝撃イベント、剥離開始など）をリアルタイムで監視し、構造的健康監視（SHM）を実現し、安全性と維持の効率を改善します。
*先進材料の適用：高強度のアルミニウム合金箔、チタン合金ハニカム（高温領域の場合）、およびパネル材料の継続的な開発（高性能炭素繊維複合材料やセラミックベースの複合材など）を探索します。
*添加剤の製造（3D印刷）：金属3D印刷技術は、複雑なトポロジー最適化構成（バイオニック格子構造など）または統合機能を備えたコア材料を製造するための新しい可能性を提供します。
*より効率的な製造および接続テクノロジー：自動化された舗装、アウトオブアウトクレーブ（OOA）硬化プロセス、より信頼性の高いオンライン非破壊的テスト（NDT）テクノロジー、およびコストを削減し、生産効率を改善するための革新的な接続ソリューションの開発。
ハニカムからのインスピレーションの結晶化であるアルミニウムのハニカム構造は、ドローンが空に舞い上がるための不可欠な軽量な礎石になりました。箔の軽さで強い構造を実現し、材料と力学の正確な織り方で空の上に工学の美学を書きます。体重を減らすと、飛行時間が長くなり、敏ility性が高く、範囲が長くなります。すべての構造的最適化は、空の人間の探索の境界を拡大します。軽いアルミニウムのハニカムがドローンの中核でささやくと、洗練された装備だけでなく、人類の終わりのない憧れと空の征服も運びます。
>主な参照：
>1。Gibson、LJ、＆Ashby、MF（1997）。 *細胞固形物：構造と特性*（第2版）。ケンブリッジ大学出版局。 *（ハニカム材料の古典的な理論的基礎）*
>2。HexcelCorporation。 （2023）。 *Hexweb Honeycomb Sandwich Design Technology*。 *（世界をリードするハニカムコアマテリアルメーカーのテクニカルマニュアル、デザイン、選択、およびアプリケーションをカバー）*
>3。Vinson、JR（2001）。 *サンドイッチ構造：過去、現在、未来*。 Jr Vinson＆T . - w。 chou（eds。）、 *サンドイッチ構造7：サンドイッチ構造と材料で進歩 *（pp . 3-12）。スプリンガー。 *（サンドイッチ構造の開発履歴と見通しのレビュー）*
>4。Zenkert、D。（編）。 （1995）。 *サンドイッチ構造の紹介*。 Engineering Materials Advisory Services Ltd. *（サンドイッチ構造のエンジニアリング設計に関する実用的なガイド） *
>5。 *複合構造 *（ジャーナル）。エルゼビア。 *（サンドイッチ構造、ハニカム素材、軽量設計に関する最新の研究結果を継続的に公開するインパクトの高い国際ジャーナル）*
